矿井安全监控监测系统
2017-09-30 22:28   审核人:

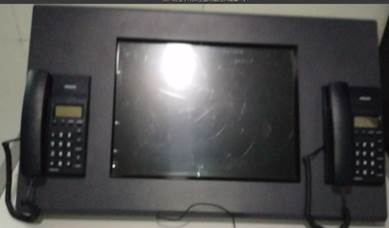

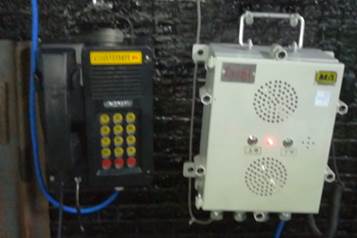

矿井安全监控系统共配有矿用本安型通讯分站及安全监控分站,人员定位、调度电话、矿用高低浓度甲烷传感器、一氧化碳传感器、温度传感器、风速传感器、风门开关传感器等及其附属配套软硬件。

矿压综合监测监控系统设备技术参数

①围岩移动传感器

a)最大工作电流≤20mA;静态流:≤1.0mA

b)测量范围:0~240mm;测量路数:2;

c)显示分辨率:1mm

d)通信方式:射频无线通讯

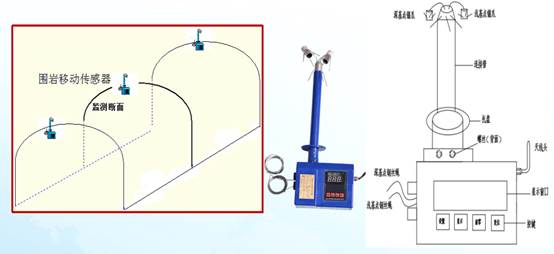

GUW240W围岩移动传感器(以下简称围岩传感器)是新型的智能型数字显示传感器,具有光控数显、数据通信、采集上传等功能,体积小、操作方便、工作可靠,是机械式离层传感器的更新换代产品。它采用无线通信方式,可与多台围岩传感器、矿用本安型数字压力计、矿用本安型锚杆(索)应力传感器配合使用,组成矿井围岩离层监测系统。系统具有较高的可靠性和安全性,可长期在井下使用,无需维护。

围岩传感器的安装

1)在巷道顶板安装处钻一个直径为32mm的安装孔;

2)用安装杆将深部基点锚爪和浅部基点锚爪分别送至安装孔,送入时用手拉紧钢丝绳;

3)将连接管插入安装孔,使围岩传感器托盘紧贴煤壁;

4)将深、浅基点钢丝绳拉紧绷直,然后旋紧图1中的螺丝,将多余的钢丝绳剪掉;

5)固定好围岩传感器后,按“清零”键,将围岩传感器清零。

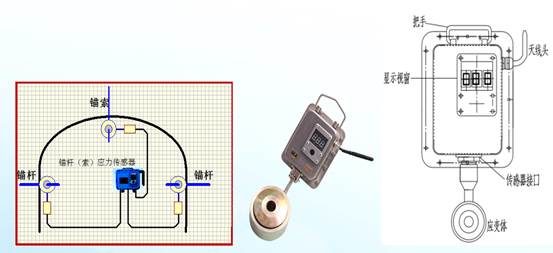

②锚杆(索)应力传感器

a)最大工作电流≤25mA;

b)测量范围:0~60MPa;检测通道数:1

c)通信方式:射频无线通讯

d)防爆形式:本质安全型Exbil

e)壳体材质:不锈钢

GMY30W矿用本安型锚杆(索)应力传感器(以下简称锚杆(索)传感器)主要用于煤矿巷道顶板及两帮锚杆或锚索的受力监测。它具有体积小、操作方便、显示直观、数据处理功能强等特点。它采用了改进的电池供电系统,大大提高了仪器的使用可靠性和电源的使用寿命,可长期在井下使用,通过矿灯光照唤醒工作无需维护。

锚杆(索)传感器的安装

1)锚杆(索)传感器采用穿孔式固定安装,穿孔直径Φ25mm;

2)锚杆(索)传感器安装在锚杆的托盘和紧固螺母之间,安装时要注意居中,偏离中心安装时会造成一定的测量误差;

建议锚杆(索)传感器在巷道掘进过程中安装,若在回采巷道锚杆上安装锚杆(索)传感器时,要注意局部顶板安全;

安装步骤:先放入托盘,将锚杆(索)传感器穿入锚杆中,保持锚杆(索)传感器居中,旋紧锚杆的紧固螺母。

③钻孔应力传感器

a)最大工作电流≤25mA;

b)测量范围:0~60MPa;检测通道数:1

c)传输形式:射频无线通讯

d)防爆形式:本质安全型Exbil

e)壳体材质:不锈钢

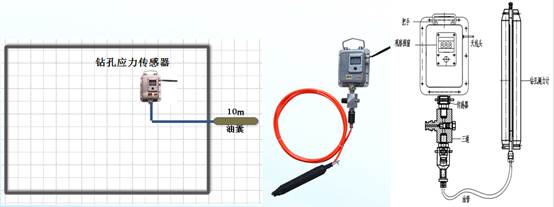

GZY60W矿用本安型钻孔应力传感器(简称应力传感器)主要用于测量因采动影响煤层或岩层内部应力场的变化。采用无线通信的通讯方式,将测量数据发送到KJ24-FW矿用本安型压力监测子站(以下简称监测子站);每台监测子站可接收其无线覆盖范围内的多台应力传感器发送的测量数据,可根据实际需求设置多台监测子站,对需要监测的煤层或岩层形成全面的监测网络;同时监测子站与上位基站连接,将监测数据传送到井上监测服务器,完成对井下因采动影响煤层或岩层内部应力场变化的实时监测。

钻孔测力计的安装

1)钻孔。钻孔测力计的直径为Φ40mm,需用钻头(根据实际情况选取)钻Φ42-45mm的安装孔。

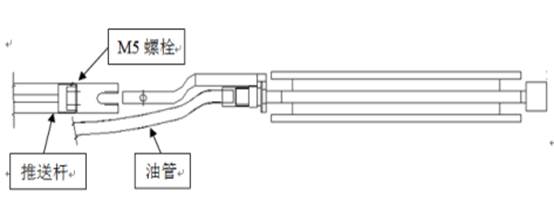

2)安装钻孔测力计。把钻孔测力计放入安装孔中,将第一根推送杆十字叉插入钻孔测力计后部的十字叉上,并慢慢往里推送钻孔测力计,方向不能转动,保持钻孔测力计垂直向上,同时把油管逐渐放直(稍微用力拉住油管,使油管和推送杆同步平稳的推到孔里面)。第一根推送杆送到底后,把第二根推送杆接上,用M5螺栓固定,并保持钻孔测力计垂直向上。所有推送杆均按上述接法安装,直到把钻孔测力计装到预定位置。

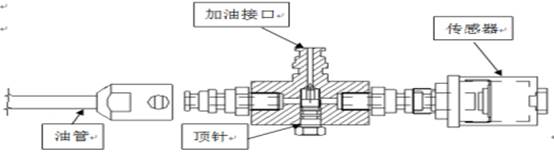

3)对接加油接口、油管插头和传感器接头。加油接口对接手动泵,松动顶针2圈,开始加压至应力传感器显示初始压力(2MPa-3MPa)。拧紧顶针,断开加油接口,套上密封套即可,把推送杆抽出。如图所示。

4)固定三通和应力传感器。传感器通过航空插头按通道顺序与应力传感器连接。

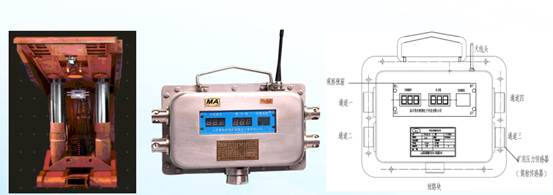

矿用本安型数字压力计

a)工作电流≤25mA;量程:0-60MPa;

b)检测通道数:2-4

c)引压孔直径:Φ10mm(国标)

d)显示方式:LED*6数字显示

e)通信方式:射频无线通讯

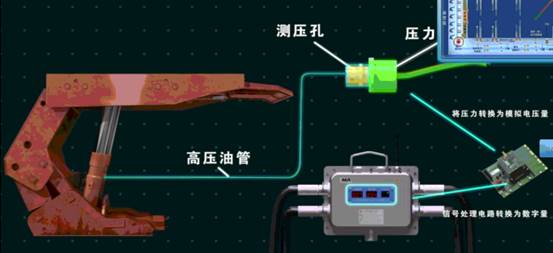

YHY60W(B)矿用本安型数字压力计(以下简称压力计)主要用于煤矿井下综采支架压力参数的监测。它采用多段式和一体化分布,通过无线通信方式,将监测数据发送到KJ24-FW矿用本安型压力监测子站(以下简称监测子站),由监测子站通过上位基站,将数据传送到井上监测服务器,完成对井下综采支架压力参数的实时监测。

安装说明

1)压力计可固定在综采支架的顶板下防护较好的位置。

2)被测压力腔的液体通过高压油管引接到压力计的测压孔上。

3)安装方式:吊挂或固定安装。

⑤矿用本安型激光测距仪

a)最大工作电流≤60mA;静态流:≤0.1mA

b)显示方式:LED数字显示

c)传输方式:射频无线通讯

d)测量误差:±2mm;测量精度:0.1mm;测量范围:65m

e)壳体材质:不锈钢

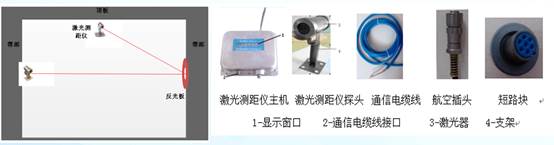

YHJ65J矿用本安型激光测距仪(以下简称激光测距仪)主要用于煤矿巷道顶面对底面(上下)的距离及两帮之间(水平)的距离监测。它具有体积小、操作方便、显示直观、数据处理功能强等特点,输出的报表格式通用性强。它采用了无线数据通讯和改进的电池供电系统,大大提高了仪器的使用可靠性和电源的使用寿命,可长期在井下使用,无需维护。

激光测距仪的安装

1.根据测距仪固定板要求在侧帮C点安装四到六根长度大于1米的锚杆,通过激光测距仪的探头固定孔(见图1)将激光测距仪探头固定在锚杆上;在A、B两点安装反射板,要求激光光束必须打在反射板的中心区域。

2.通过有配套航空插头的通信电缆线,将激光测距仪的主机和探头连接;

激光测距仪的安装

3.接通激光测距仪主机的短路块,即接通激光测距仪电源,调整探头保持激光测距仪的激光束发射到激光反射板中心区域,同时使水平激光测距仪的显示值与人工测量的C’B间距离值相等(C’为水平激光测距仪探头底端位置);

4.安装固定好激光测距仪后,在巷道顶帮A处拉一铅垂线,即AO垂直于CB,O点视为BC的几何中点,手工测量并记录C’O与OB的距离长度,以作软件初始化使用;

5.在C点水平安装一台围岩移动传感器,用于监测C点附近的围岩移动量。以修正因巷道变形导致的测量误差。

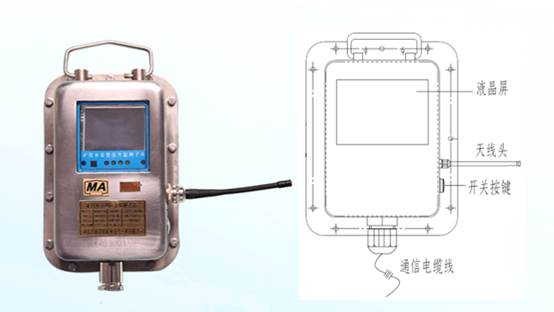

⑥监测子站

产品名称:矿用本安型压力监测子站(简称监测子站)

设备型号:KJ24-FW;

设备用途:用于煤矿井下无线传感器设备信息接收和发送的智能仪表。

技术指标:

1)工作电压:18.0 V DC;

2)工作电流:≤60 mA。
