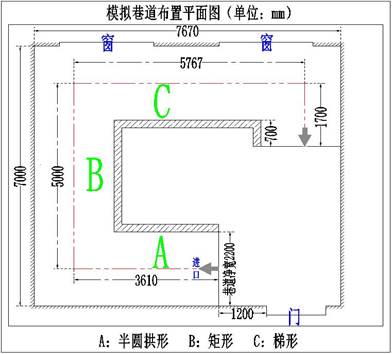

安全监测监控实验室U形模拟巷道长度约16m，宽2.2m、高2.5m，约计34m²，划分为圆形、矩形、梯形3个区段断面。

该模拟巷道能直观观察井下巷道支护形式及空间结构情况，同时可动态直观展现顶板离层、锚杆（索）受力、围岩应力、巷道形变、工作面支柱压力等变化过程，真实再现井下巷道实际条件。

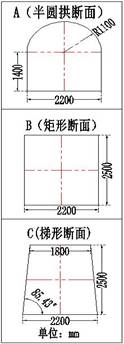

A巷道断面为半圆拱形，底部矩形净宽2200mm，净高1400mm，半圆拱半径1100mm，S_净=4.97m²。

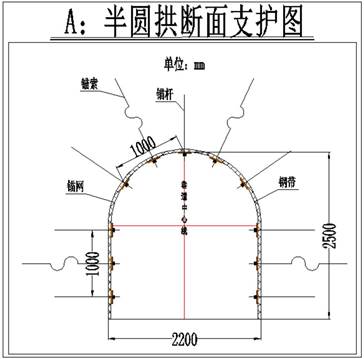

A半圆拱形巷道采用等强锚杆+锚索+W钢带+矿用塑料锚网支护。顶、帮Φ18mm等强锚杆间排距1000mm×1000mm，长度为1800mm；顶板Φ15.24mm钢绞线锚索长度为6000mm，采用“2-1-2”布置，间排距为1000mm×1000mm；帮部布置一组Φ15.24mm钢绞线锚索，排距为1000mm，长度为4000mm。

B巷道断面为矩形，净宽2200mm，净高2500mm，S_净=5.5m²。

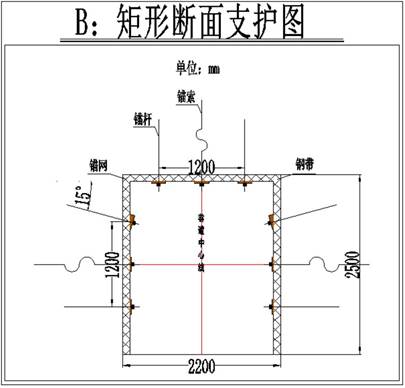

B矩形巷道采用等强锚杆+锚索+W钢带+矿用塑料锚网支护。顶、帮Φ18mm等强锚杆间排距1200mm×1000m，长度为1800mm；顶板Φ15.24mm钢绞线锚索长度为6000mm，采用“2-1-2”布置，间排距为1000mm×1000mm；帮部布置一组Φ15.24mm钢绞线锚索，排距为1000mm，长度为4000mm。

C巷道为梯形断面，上净宽1800mm,下净宽2200mm，净高2500mm，S_净=5m²。

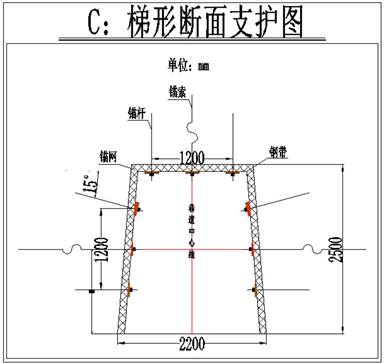

C梯形巷道采用等强锚杆+锚索+W钢带+矿用塑料锚网支护。顶、帮Φ18mm等强锚杆间排距1200m×1000m，直径为18mm，长度为300mm；顶板锚索直径为15mm，长度为300mm，采用“2-1-2”布置，间排距为1200mm×1000mm；帮部布置一组锚索，排距为1000mm，直径为15mm，长度为500mm。

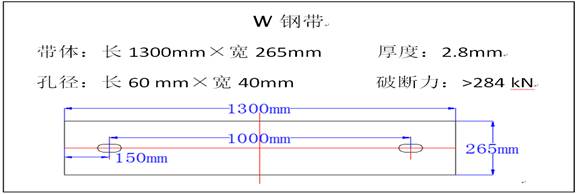

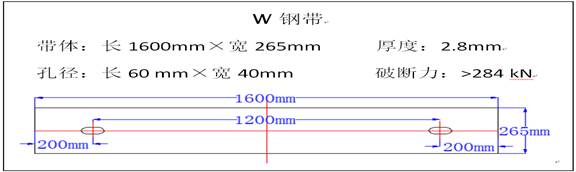

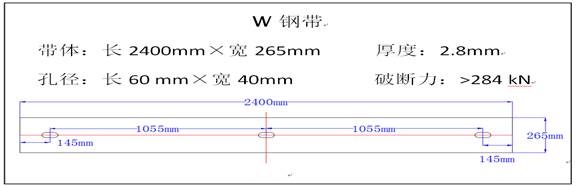

模拟巷道—支护材料参数

Φ18mm等强螺纹锚杆

承载力：85kN 屈服强度(MPa)：≥225

抗拉强度(MPa)：≥375～460 延伸度(%)：≥16

破断载荷(KN/M)：≥126 理论质量(KG/M)：2.00

Φ15.24mm锚索钢绞线

原料：高碳钢线材SWRH 结构规格：1×7-Φ5mm

设计承载力：230kN 设计破断力：260kN

抗拉强度：1426.05N/mm² 抗拉强度：1860MPa

破断负荷：264.6-269.4kN 屈服负荷：≥234.6kN

伸长率%L₀≥500: 4-5.5 1000h松弛率≤：2.5

KM15-1/1860矿用锚索锚具

锁紧力：≥2 0 T 净重量：4 8 0克／套

锚环外径44mm，长46mm，内孔锥度12°

锚卡长41mm，外径锥度12^o

极限拉力：251.8 kN 效率系数η_a（%）：≥0.95

总应变量ε_арυ（%）：≥2.5
